1. TDEの事前準備#

初期化パラメータの確認#

TDEに関連する初期化パラメータは2つあります。

それぞれを確認していきましょう。

wallet_root#

FREEPDB1に接続し、現在の値を確認します。

-- 結果をcsv形式で出力
SQL> set markup csv on

-- wallet_rootの値を確認
SQL> select inst_id, name, value, issys_modifiable from gv$parameter where name = 'wallet_root';
"INST_ID","NAME"       ,"VALUE","ISSYS_MODIFIABLE"
1        ,"wallet_root",       ,"FALSE"

デフォルトでは何も設定されていないことが確認できます。 ISSYS_MODIFIABLE 列の値が FALSE であるため、設定の反映に再起動が必要になります。（つまり、静的パラメータであることを意味します。）

tde_configuration#

同様に、現在の値を確認します。

SQL> select inst_id, name, value, issys_modifiable from gv$parameter where name = 'tde_configuration';
"INST_ID","NAME"             ,"VALUE","ISSYS_MODIFIABLE"
1        ,"tde_configuration",       ,"IMMEDIATE"

こちらもデフォルト値はなく、何も設定されていないことが確認できます。 ISSYS_MODIFIABLE は IMMEDIATE のため、この設定は即時反映される動的パラメータであることが分かります。

初期化パラメータの設定#

では、各パラメータを設定していきます。

wallet_root#

TDEの暗号化キーはOracle Walletに保存されます。 wallet_root でこのWalletを格納するディレクトリのパスを指定します。

ディレクトリは任意の場所に指定できますが、ここでは /opt/oracle/admin/FREE/wallet を指定します。 この wallet ディレクトリは作成されていませんので、事前に作成しておきます。

$ mkdir -p /opt/oracle/admin/FREE/wallet

次にCDBに接続し、以下のコマンドでパラメータを設定します。 PDBから実行はできませんので、CDBから設定を行ってください。

SQL> alter system set wallet_root='/opt/oracle/admin/FREE/wallet' scope=spfile;

-- 静的パラメータのため、再起動するまでは反映されない
SQL> select inst_id, name, value, issys_modifiable from gv$parameter where name = 'wallet_root';
"INST_ID","NAME"       ,"VALUE","ISSYS_MODIFIABLE"
1        ,"wallet_root",       ,"FALSE"

-- 再起動
SQL> shutdown immediate
SQL> startup

-- 再起動後、設定が反映されている
SQL> select inst_id, name, value, issys_modifiable from gv$parameter where name = 'wallet_root';
"INST_ID","NAME"       ,"VALUE"                        ,"ISSYS_MODIFIABLE"
1        ,"wallet_root","/opt/oracle/admin/FREE/wallet","FALSE"

tde_configuration#

tde_configuration はTDEで使用されるキーストアの種類を設定します。 19cからは分離モードがサポートされ、PDBごとに固有のキーストアを使用できるようになりました。

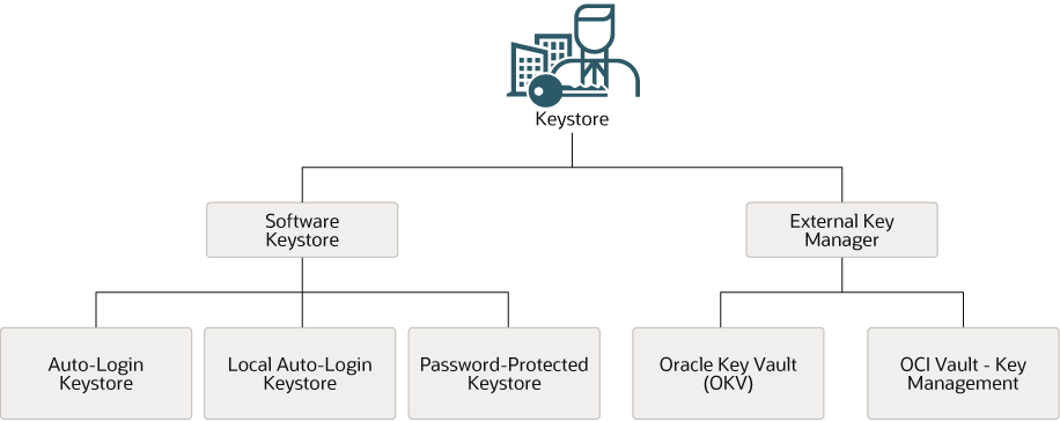

サポートされるキーストアは以下の通りです。

../_images/%E3%82%B5%E3%83%9D%E3%83%BC%E3%83%88%E3%81%95%E3%82%8C%E3%82%8B%E3%82%AD%E3%83%BC%E3%82%B9%E3%83%88%E3%82%A2.png

詳細は こちら でご確認ください。

有効化すると設定した値によって wallet_root 配下に以下のディレクトリが作成されます。そのため、このパラメータ設定のためには wallet_root を先に有効にしておく必要があります。

FILE:

<WALLET_ROOT>/tde

Oracle Key Vault:

<WALLET_ROOT>/okv

今回はデモですので、DBサーバーにキーストアを設置することとします。

以下のコマンドで tde_configuration を設定します。

SQL> alter system set tde_configuration='keystore_configuration=file' scope=both;

-- すぐに反映されている
SQL> select inst_id, name , value , issys_modifiable from gv$parameter where name = 'tde_configuration';
"INST_ID","NAME"             ,"VALUE"                      ,"ISSYS_MODIFIABLE"
1        ,"tde_configuration","keystore_configuration=file","IMMEDIATE"

CDBで設定を行った場合、PDBはCDBからその値を継承します。

キーストアの作成#

暗号化鍵を格納するためのキーストアを作成します。キーストアのマスター鍵管理はSYSKM権限以上が必要になります。
キーストア操作の専用ユーザーとしてsyskmユーザーも用意されていますが、SYSユーザーでも可能です。どちらかを使用してください。

以下のコマンドでキーストアを作成します。デフォルトではPKCS#12ベースのキーストレージファイルに保存されます。（参考: ADMINISTER KEY MANAGEMENT ）

CDBで実行 (SYSユーザー or SYSKMユーザー)#
SQL> administer key management create keystore identified by OracleKM123#;

このコマンドを実行すると <wallet_root>/tde ディレクトリが作成され、その中に ewallet.p12 が作成されます。

$ pwd && tree
/opt/oracle/admin/FREE/wallet
.
└── tde
   └── ewallet.p12

キーストアが正しく作成されたことは、 V$ENCRYPTION_WALLETビュー からも確認することができます。

CDBで実行 (syskmユーザー)#
SQL> select * from v$encryption_wallet;
"WRL_TYPE","WRL_PARAMETER"                     ,"STATUS","WALLET_TYPE","WALLET_ORDER","KEYSTORE_MODE","FULLY_BACKED_UP","CON_ID"
"FILE"    ,"/opt/oracle/admin/FREE/wallet/tde/","CLOSED","UNKNOWN"    ,"SINGLE"      ,"NONE"         ,"UNDEFINED"      ,1
こちらの結果からわかる通り、キーストアの状態が CLOSED` となっています。
この状態ではキーストアは使用できませんので、次のコマンドにてキーストアをOPENにします。
SQL> administer key management set keystore open identified by OracleKM123#;

-- STATUS列がOPENになったことを確認
SQL> select * from v$encryption_wallet;
"WRL_TYPE","WRL_PARAMETER"                     ,"STATUS"            ,"WALLET_TYPE","WALLET_ORDER","KEYSTORE_MODE","FULLY_BACKED_UP","CON_ID"
"FILE"    ,"/opt/oracle/admin/FREE/wallet/tde/","OPEN_NO_MASTER_KEY","PASSWORD"   ,"SINGLE"      ,"NONE"         ,"UNDEFINED"      ,1

このように、STATUS列が OPEN_NO_MASTER_KEY に変わり、キーストアが正常に開かれたことが確認できます。 これで、キーストアを使用して暗号化操作を行う準備が整いました。

マスター暗号鍵の作成#

続いてマスター暗号鍵を作成します。今回はCDB、PDBを一括で暗号化するために統合モードで鍵を作成します。

CDBで実行 (SYSユーザー or SYSKMユーザー)#
SQL> administer key management set key using tag 'v1.0_MEK_AllContainer' identified by OracleKM123# with backup container = ALL;
using tag 句は省略可能ですが、管理のために付けておくことをお勧めします。
次に、PDBでウォレットとマスター暗号鍵が正しく認識されているかを確認します。
FREEPDB1で実行 (SYSユーザー)#
-- PDBでウォレットの状態を確認
SQL> select * from v$encryption_wallet;
"WRL_TYPE","WRL_PARAMETER","STATUS","WALLET_TYPE","WALLET_ORDER","KEYSTORE_MODE","FULLY_BACKED_UP","CON_ID"
"FILE"    ,               ,"OPEN"  ,"PASSWORD"   ,"SINGLE"      ,"UNITED"       ,"NO"             ,3

-- PDBでマスター暗号鍵を認識しているか確認
SQL> select key_id, tag, creator, user, key_use, keystore_type, activating_dbname from v$encryption_keys;
"KEY_ID"      ,"TAG"                  , "CREATOR","USER","KEY_USE"   ,"KEYSTORE_TYPE"    ,"ACTIVATING_DBNAME"
"AU1kv...AAAA","v1.0_MEK_AllContainer", "SYSKM"  ,"SYS" ,"TDE IN PDB","SOFTWARE KEYSTORE","FREE"

参考

これで準備が整いましたので、次の手順から実際に表領域の暗号化を行っていきます。
